GL-030QD型 气动实验台教学装置
2020-07-08 19:41
一.
产品概述
该实验台依据国家高等院校、职业技术院校的《气动控制技术》教学大纲、实验教学大纲,针对当前的实验教学现况而专业设计的气动教学实验台。该实验台覆盖了气动技术、传统继电器控制技术、PLC自动控制技术、传感器应用技术等多项技术,是气动技术和控制技术的完美结合。因此,该实验台是气动实验教学、气动控制技能实训、气动与传感器技术综合实训的综合实验台,也是一款比较适合于高等院校、高等技术院校、职业技术院校的气动技术实训平台。
二.
产品参数
1. 输入电源:AC 220V±10%(单相三线);
2. 整体功率:<0.5kW;
3. 外形尺寸:1600mm×900mm×1890mm;
5. 工作环境:温度2ºC~+40ºC;湿度85%(25ºC);海拔<4000m;
6. 重量:约120Kg。
三.
实训内容
本实验装置主要用于气压传动与控制技术的学习与培训
1.
气动回路实训项目:
(1)控制技术的基础知识及相关术语: 控制回路、信号流,回路图的构成
(2)气动线性工作元件
(3)气动换向阀的结构及其原理
(4)节流阀、开关阀等常用阀的工作原理
(5)具有逻辑功能气动元件的工作原理及逻辑控制回路
(6)基本控制回路
(7)实验回路故障分析及排除
(8)电气及气动的基础知识
(9)电气动元件的结构及功能
(10)控制系统的运行过程及开关状态
(11)继电器控制回路
(12)自保回路
(13)磁感应式接近开关的应用
(14)传感器在控制系统中的应用
2.
可编程序控制器(PLC)电气控制实验,机-电-气一体化控制实验:
1) PLC基础指令、高级指令、扩展指令等学习与使用;
2) PLC编程软件的学习与使用;
3) PLC与计算机的通讯、在线调试、监控与故障检测;
4) PLC与气动技术相结合的一体化控制实验;
3.
学生自行设计、组装和扩展各种回路实验可达上百种。
四.
产品组成
实验台由实验台架、工作泵站、气动元件、电气控制单元等几部分组成。
1、实验台架:
1.实验工作台采用优质铝型材为主框架
2.抽屉元件柜、电控箱、工具柜全部带锁;
3.工业铝合金型材 “T”型沟槽板,可以方便随意地安装气动元件、传感器等。
2、工作泵站技术参数(两外配置)

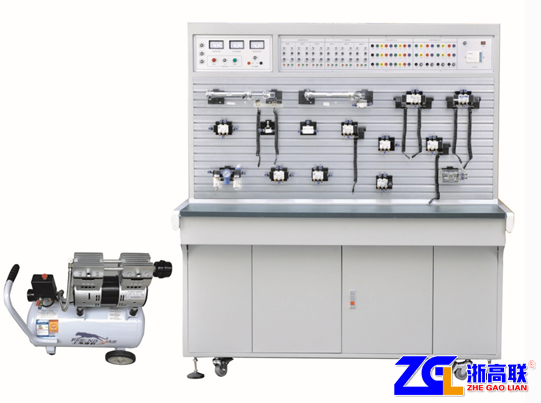

(采用医用无油空压机<如下图>,可长期安全使用,自带短路保护、过载保护等功能)
类别:静音无油机系列
电压:220
功率:600W
转速(r.p.m.):1380
压力(Bar):7.0公斤
排气量(L/min):100
储气罐(L):9
净量(kg):15
外形尺寸(L×W×H cm):45x20x50
3、气动元件
1.所有的气动元器件均为工业元件,实用安全可靠;
2.气动元件覆盖了气动执行元件、电磁换向阀、气控换向阀、顺序阀、减压阀等多种气动元器件;
3.气动元件均配有工程塑料过渡底板,可方便、随意地将元件安放在实验面板上(面板带“T”型槽的铝合金型材结构);
4.每个气动元器件全部安装气动快换接头,回路拆接方便快捷。
FX3U-48MR-ES-A
4、可编程序控制器(可根据客户的要求配置不同品牌的PLC)
配置三菱FX3U-48MR-ES-A :24点输入,24点输出,可扩展到128点。自带两路输入电位器,8000步存储容量,并且可以连接多种扩展模块,特殊功能模块。晶体管型主机单元能同时输出2点100KH脉冲。并且配备有7条特殊的定位指令,包括零返回、绝对或相对地址表达方式及特殊脉冲输出控制。可安装显示模块FX1N-5DM,能监控和编辑定时器、计数器和数据寄存器。 网络和数据通信功能:支持232,485,422通讯。通过FX2N-16CCL及FX2N-32CCL,可充当CC-LINK主站或从站。
