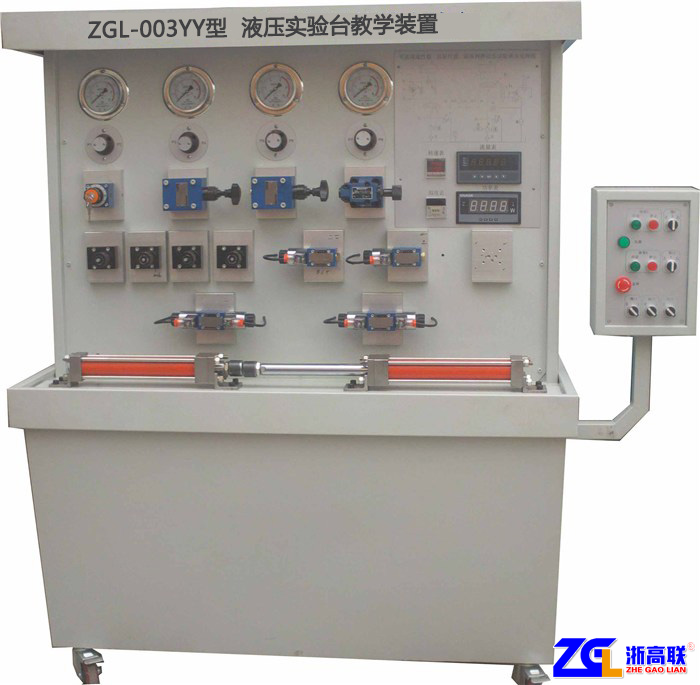

GL-003YY型 液压实验台教学装置
2020-07-08 11:22



一．该实验台可进行的实验及特点：
1、实验台采用立式布置，液压阀固定安装在立式布置的铸铁面板上，液压回路管道固定安装在立式布置的铸铁面板后方，同时配以压力表及流量计显示流量和压力。
2、有照明装置。
3、压力及流量参数在正面调整，管路在背面以铜管固定连接，安全性好，管路不凌乱。
4、设备以机床标准制造，贴近工业实际，两只对顶加载油缸固定于铸铁台面上，实现双油缸对顶加载，实验时加载杠工作压力可到7Mpa，台面上设集油装置，避免油液外漏。
5、液压站的泵源为两套定量泵组供油，置于罩壳围覆的实验台下面，同时可进行定量泵的性能测试及可变负载的加载实验。
6、实验台配详细的实验操作与说明书，贴近教学教材及实际。
7、可实现以下实验
1) 节流调速及进油调速阀调速。
2) 油泵性能实验（油泵流量特性、容积效率及总效率）。
3) 溢流阀静动态实验（启闭特性、压力超调特性）。
4) 调速阀的节流调速性能实验（进油节流调速，回油节流调速，旁路系统中工作特性）。
5) 液压系统效率实验。
二．技术规格及主要参数
1、最高压力：70 kg/cm2，油泵排量为≥6毫升/转；
2、电机功率：1.5KW，转速:1450转/分；
3、外形尺寸：约长x宽x高≥1390×600×1700（毫米）。
三．元件配置清单
序号 名  称 件数
1 叶片泵电机组 2套
2 溢流阀组件 3套
3 电磁换向阀组件 2套
4 单向调速阀组件 1套
5 节流阀组件 3套
6 电磁换向阀组件 2套
7 压力传感器组件 1套
8 电磁换向阀组件 1套
9 油缸 2套
10 功率表 1台
11 流量计 1台
12 滤油器 2只
13 液位液温计 1只
14 压力表 4只
15 液压站 1套
