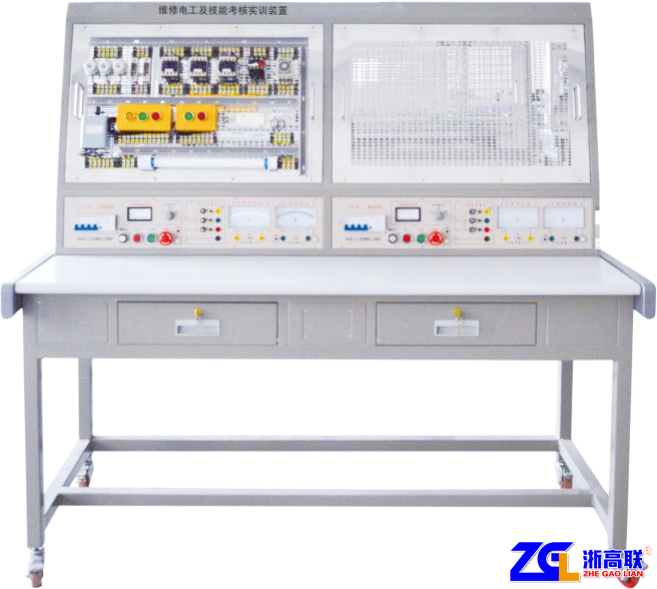

GLWD-2A型维修电工技能实训考核装置
2020-07-08 19:20
产品详情
一、总体概述
本实训装置主要由实训桌和网孔板组成,采用冷轧钢板精加工,表面静电喷塑,面板为优质纯铝板制作,化学蚀刻彩色处理,面板图文字符采用喷描技术处理,学生通过实训线路进行元器件的布局,安装接线全部由学生自行完成,培养学生的动手能力和操作技能。实训项目可自行确定,选择相应的元器件来完成实训项目,可作为电工考证的考核设备使用。
二、装置特点
1、电气控制线路元器件都装在网孔板上,操作方便、更换便捷,可扩展功能或开发新实训
2、操作台只需三相四线的交流电源即可投入使用,占地面积小,节约用房、减少基建投资
3、设有电压型漏电保护器和电流型漏电保护器,确保操作者的安全;各电源输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠
4、实训台为双人座,即可以两个学生同时进行实训,电源独立互不干扰
5、网孔板为挂件式,采用1.5mm厚的不锈钢板,网孔板的尺寸为600mm×700mm,孔大小为5mm×10mm
6、配套的实训连接导线采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍青铜弹片,接触优良。
7、实验设备装有一套过流保护板,相间、线间过电流及直接短路均能自动保护,克服了调换保险丝带来的麻烦,可设置调节过流保护,过压保护的额定值。采用模块化设计,如因为学生的误操作导致实验设备短路板子烧毁,可以在厂家不来人的情况下,学生自己更换,不影响学校上课
三、技术参数
1、输入电压:三相四线(或三相五线)~380V±10% 50Hz
2、工作环境:环境温度范围为-10℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
3、装置容量:<1.5kVA
4、外形尺寸:1574mm×805mm×1650mm
5、安全保护:设有电压型漏电保护器和电流型漏电保护器(漏电保护动作电流IΔn≤30mA、分断时间≤0.1s)、过压保护、过流保护、过载保护等措施
