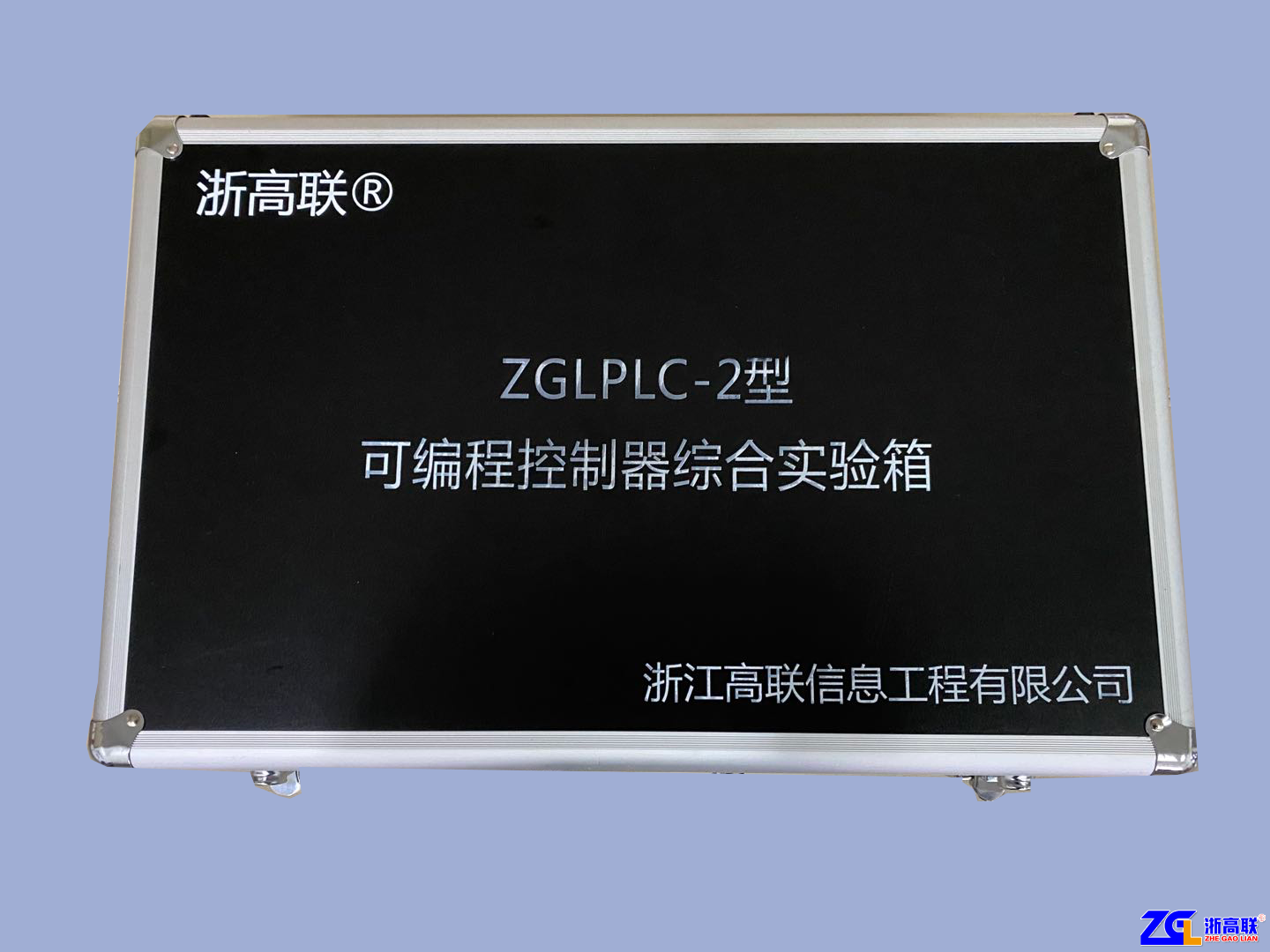

ZGLPLC-2型可编程控制器综合实验箱
一、设备概述：

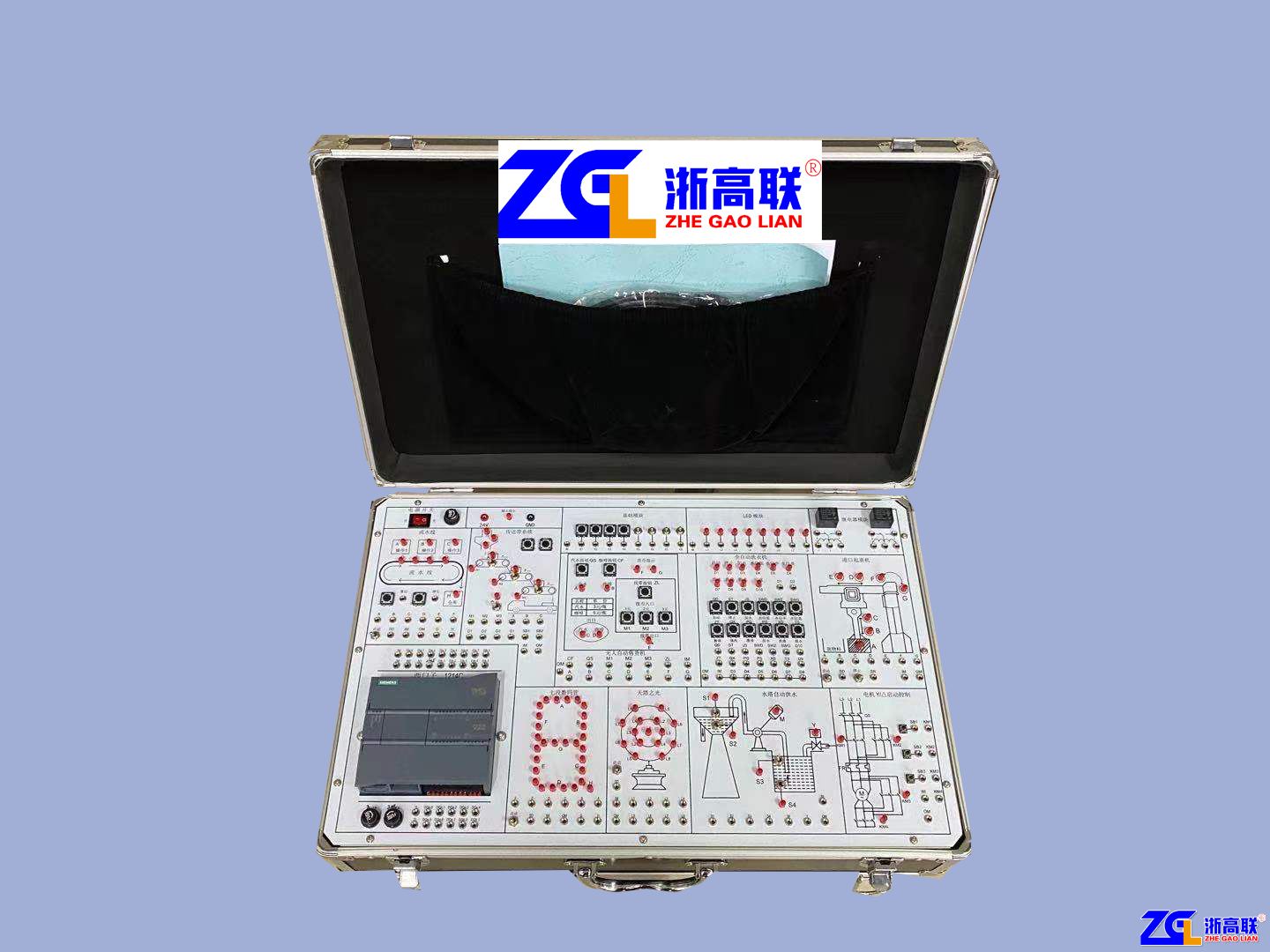

设备由铝合金框架外壳、实验线路板（2mm厚，国际板材制造）组成，可以完成《可编程控制器技术》、《可编程控制器及应用》等课程的实验及实训项目。本设备集可编程逻辑控制器、通信模块、编程软件、模拟控制实验板等于一体。在本设备上，可直观地进行PLC的基本指令练习、PLC实际应用的模拟实验及实物实验。设备配备的主机采用西门子1200系列1214C可编程控制器和通信网线。提供实验所需的+24V/2A直流电源，设计时将容易损坏的功能及对学生没有技能要求的线路直接接好，保证设备的可靠性。设有保护电路，当电源电压超过了主机所能承受的范围，即自动报警并切断电源，使主机不会因承受过高的电源电压而导致损坏。面板布局合理、图线清晰分明，板上印有必需的文字说明，学生在没有说明书的情况下也可完成所有的实验。在保证接线正确、编制程序无误的情况下，只要细心地操作，就能形象、直观地显示程序执行的过程和结果，从而检验编程的正确性。
二、技术性能及参数：
1.工作电源：单相三线，220V±10% 50Hz
2.装置容量：＜0.5KVA
3.工作环境：-10-55℃
4.相对湿度：<85%(25℃)
5.设备尺寸：长宽高约550*350*200（mm）
三、设备主要配置清单：
|
序号 |
器件名称 |
规格 |
数量 |
|
1 |
可编程控制器 |
西门子1214C |
1台 |
|
2 |
基础模块 |
|
1块 |
|
3 |
LED模块 |
|
1块 |
|
5 |
七段数码管 |
|
1块 |
|
6 |
天塔之光 |
|
1块 |
|
7 |
起重机 |
|
1块 |
|
8 |
流水线 |
|
1块 |
|
9 |
传送带系统 |
|
1块 |
|
10 |
水塔自动供水 |
|
1块 |
|
11 |
自动售货机 |
|
1块 |
|
12 |
继电器模块 |
|
1块 |
|
13 |
三相异步电机星三角转换启动 |
|
1块 |
|
14 |
实训导线 |
|
大于20根 |
|
15 |
实训指导书 |
|
1本 |
|
16 |
网线 |
|
1根 |
|
17 |
交流电源线 |
|
1根 |
|
18 |
电源模块（带安全保护模块） |
|
1个 |
|
19 |
仿真实训程序 |
博图软件仿真免费版 |
1套 |
四、设备实验内容：
基础实验：
1.编程软件的认识
2.可编程控制器的基本指令编程练习
3.LED模块控制实验
4.十字路交通灯控制实验
5.七段数码管控制实验
6.天塔之光控制实验
7.起重机控制实验
8.流水线控制实验
9.传送带系统控制实验
10.水塔自动供水控制实验
11.自动售货机控制实验
12.继电器模块控制实验
13.三相异步电机星三角转换启动控制实验
仿真实验（博图软件仿真）：
1.可编程控制器的基本指令编程练习
2.LED模块控制实验
3.十字路交通灯控制实验
4.七段数码管控制实验
5.天塔之光控制实验
6.起重机控制实验
7.流水线控制实验
8.传送带系统控制实验
9.水塔自动供水控制实验
10.自动售货机控制实验
11.继电器模块控制实验
12.三相异步电机星三角转换启动控制实验
