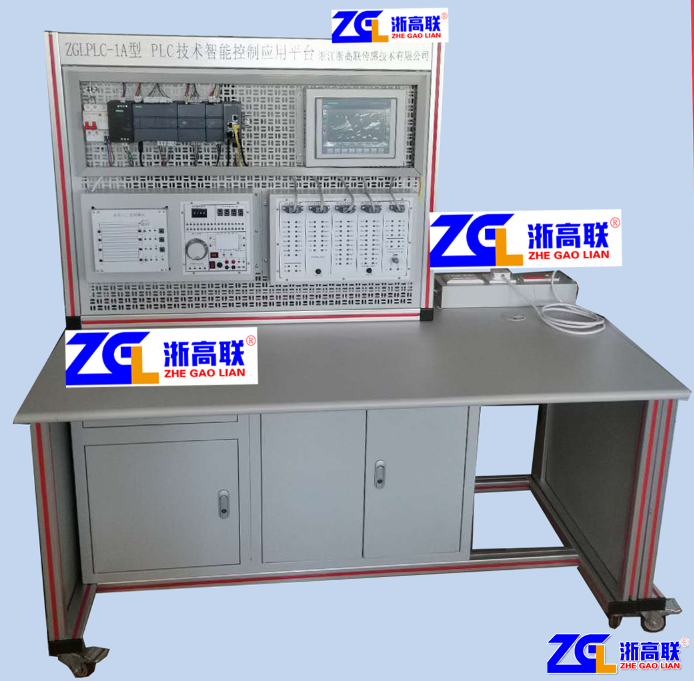

ZGLPLC-A  PLC技术智能控制应用平台

1、平台详细介绍
平台应由PLC可编程控制器单元、电源、输入输出、智能被控对象单元、触摸屏、变频器、三相异步电动机等组成。
平台可培养学生掌握PLC原理、编程方法、编程技巧、触摸屏控制、变频器控制及工程案例应用。
PLC技术智能应用平台可满足，维修电工国家职业技能标准中的维修电工四级（中级）自动控制电路装调维修职业功能中的可编程控制器控制电路装调、变频器的认识和维护等工作内容；可满足维修电工三级（高级）可编程控制系统装调维修职业功能中的可编程控制系统分析与程序编制、可编程控制系统调试、可编程控制器故障排除等工作内容；可满足维修电工二级（技师）可编程控制系统装调维修职业技能中的可编程控制系统分析与编程、可编程控制系统调试维修等工作内容。
2、平台设计
平台由4个独立单元组成
S7-1200中控单元与被控对象单元，分别采用紧凑式设计，方便移动，放置在桌面使用，中控单元包括：PLC可编程控制器单元、电源单元、输入输出单元、触摸屏做为一个整体，被控对象分为高级操作面板，传送带、电机启动器。
3、S7-1200中控单元技术参数要求
3.1 S7-1200 PLC
3.1.1  1个S7-1200  CPU1214C DC/DC/DC ， CPU 1214C，紧凑型CPU DC/DC/DC ,  集成输入/输出： 14 DI 24V直流输入，10 晶体管输出24 V 直流， 2AI  0 - 10V DC   ， 供电：直流 DC 20.4 - 28.8 V ，可编程数据存储区：100KB；
3.1.2  1套SIMATIC STEP 7 Basic 16 版； 浮动许可证； 工程组态软件 在 TIA 博途中； DVD 上的软件和文档； 许可证密钥在 U 盘上； A 级； 6 种语言：德语，英语，法语，西班牙语，意大利语，中文； 可在以下操作系统下运行 Windows 7（64 位）， Windows 10（64 位）， Windows Server 2012R2（64 位）， Windows Server 2016/2019(64)； 用于组态 SIMATIC S7-1200 SIMATIC 精简面板 ；
3.1.3  1个模拟量输入输出模块 SM 1234，4路模拟量输入和2路模拟量输出，+/-10VDC（14位）
3.1.4 1个SM 1223 数字量输入输出模块 16输入24V DC/ 16输出。
3.1.5 1个 CB 1241， RS-485，接线盒， 支持自由端口
3.2 电源单元
电源模块 PM1207 调节型电源 输入：AC 120/230 V 输出：24 V DC/2.5 A 。
3.3 输入输出单元
3.3.1 设有一个37芯D型插座，将中控单元的16Di和18DO连接到插头，用以扩展各种负载，同时还布置2路AI和2路AO接口
3.3.2 设有模拟量指示调节单元，可输出符合工业标准的电压信号（0-10V）给PLC的模拟量输入。
3.3.3 设置一个37芯D型插座，用于将中控单元与单轴步进电机和气动实训单元连接。
3.4 触摸屏单元
3.4.1  1个KTP700 基本版， 精简面板， 按键式/触摸式操作， 7" TFT 显示屏，65536 颜色， PROFINET 接口， 可项目组态的最低版本 WinCC Basic V13/ STEP 7 Basic V13，
3.4.2  SIMATIC WinCC Basic V16， 工程组态软件 在 TIA 博途中； 浮动许可证； DVD 上的软件和 文档；许可证密钥 许可证密钥；A 级； 6 种语言：德语，英语，法语，西班牙语，意大利语，中文； 用于组态 SIMATIC 精简面板
3.4.3 1个SCALANCE XB005工业以太网交换机，带5个  10/100MBIT/S接口。
3.5 主机操作单元
3.5.1 带8路开关量输入；带8路开关量输出LED指示
3.5.2  2路电位器模拟量输入（0-10V）；1路模拟量输出显示 （0-10V）；1路波开关用于转换模拟量输入输出显示
3.5.3  1个手轮编码器，AB 90°相差脉冲输入，100脉冲/周，学习旋转编码器应用，高速脉冲计数等
3.5.4配置步进电机、驱动器、用于模拟限位和零点的接近开关，可进行步进电机限位控制与零点控制
3.6 Demo的尺寸
高x宽x深=415mmx235mmx333mm
