GLWK-2位置传感器实验装置测试系统
2020-07-08 11:24
产品详情
一、
系统组成

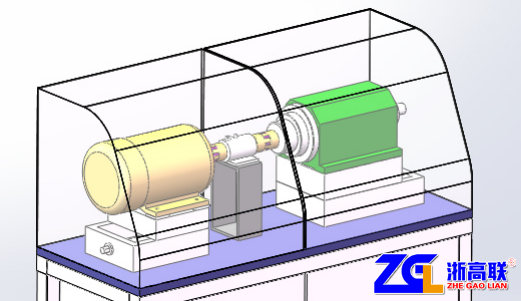

系统主要由伺服电机、驱动器、惯性轮(我理解为2.6中提到的对拖负载,无论采用何种方式,只要能保证恒定转动惯量即可)、控制屏、二维工作台、编码器、高速轴承、联轴器、待测传感器工装夹具、风冷装置等组成。主要能实现伺服电机转速控制、速度显示(伺服驱动器提供接口,我司开发上位机用于控制和显示即可),同轴轮安装编码器(用于提供基准转速与位置信号)和待测位置传感器(目前需求2种,旋转编码器和磁编码器)等,编码器提供接口(一般为TTL)供我司开发上位机读取并解码转速位置信息。
二、
系统参数配置
实验装置屏体:长*宽*高约:1560*800*1500mm(无须考虑电脑主机以及显示器存放位置,保证系统完整性的前提下尽量做小,但不限制大小),台体采用2.0mm优质钢板,台面用5mm优质钢板整体焊接,保证台体整体刚性有效减持电机高速运转带来的振动效应。实验装置左侧设计有系统控制屏,配有电源启动停止控制系统、电机转速手动转速控制区。上位机软件任意设定电机的转速输出,速度在软件可以实时显示。
