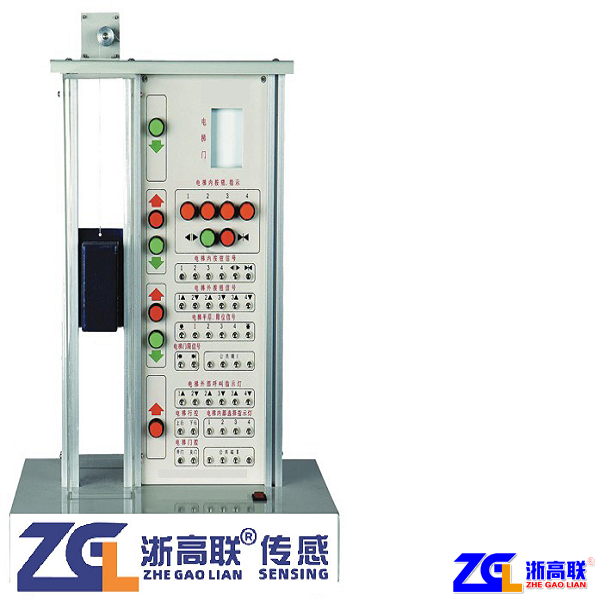

ZXMT-4型 四层电梯实训模型
2020-10-06 13:54

ZXMT-4型 四层电梯实训模型

一、概述
四层小型电梯模型将传感器应用、PLC、单片机、复杂的开关量控制、位置控制、时序逻辑控制有机结合成一体的教学装置。它能满足高等院校所开设的《楼宇电梯系统运行管理与维护》、《现代电梯控制技术》多个专业课程的主要实验项目。
四层小型电梯模型适合于楼宇自动化、机电一体化等专业的相关实验课程。 非常适合学生进行PLC实验、单片机实验、毕业设计和课程设计。
二、实训程序
  基本实训:
1、电梯开、关门控制实训
2、电梯轿厢升降点动控制实训
3、电梯开关门、升降点动控制实训
4、电梯楼层连续运行显示实训
5、呼梯信号记忆与解除控制实训
6、电梯自动选向控制实训
三、技术参数:
技术条件:单相三线220V±5%50Hz,
工作环境:温度-10℃~+40℃
相对湿度<85%(25℃)
尺寸:长宽高:400mm×350mm×450mm:
四、系统特点
1.四层小型电梯模型是按照实际电梯结构设计而成,具备实际电梯的几乎所有的功能;具有实际电梯仿真结构,井道附近安装各楼层的外部呼叫按钮和轿箱状态显示装置。每部电梯都有独立的电气控制系统和轿厢门安全控制系统。
2.模型主体采用高级铝合金和有机玻璃材料制作,结实美观,透明性,便于观察内部结构及实验动作。排线隐藏于导线槽和专用托链内,简洁安全,有条不紊。
3.模型的楼层数为4层。提供电梯控制的各种功能的检测信号、执行机构和显示器件。检测信号分为外呼信号、内选信号、平层信号、位置检测信号、轿厢门开闭位置信号等。电梯轿厢可上下运行,轿厢门具有开关和限位等保护功能。每个楼层显示当前轿厢所处的楼层位置、运行方向、有外呼按钮信号时该按钮的灯 亮。
4.电梯的升降、开关门速度可调,运动平稳。
5.控制部分:采用双控制器模式:配置西门子1200系列PLC和单片机控制器。可以学校PLC编程与单片机的编程。
