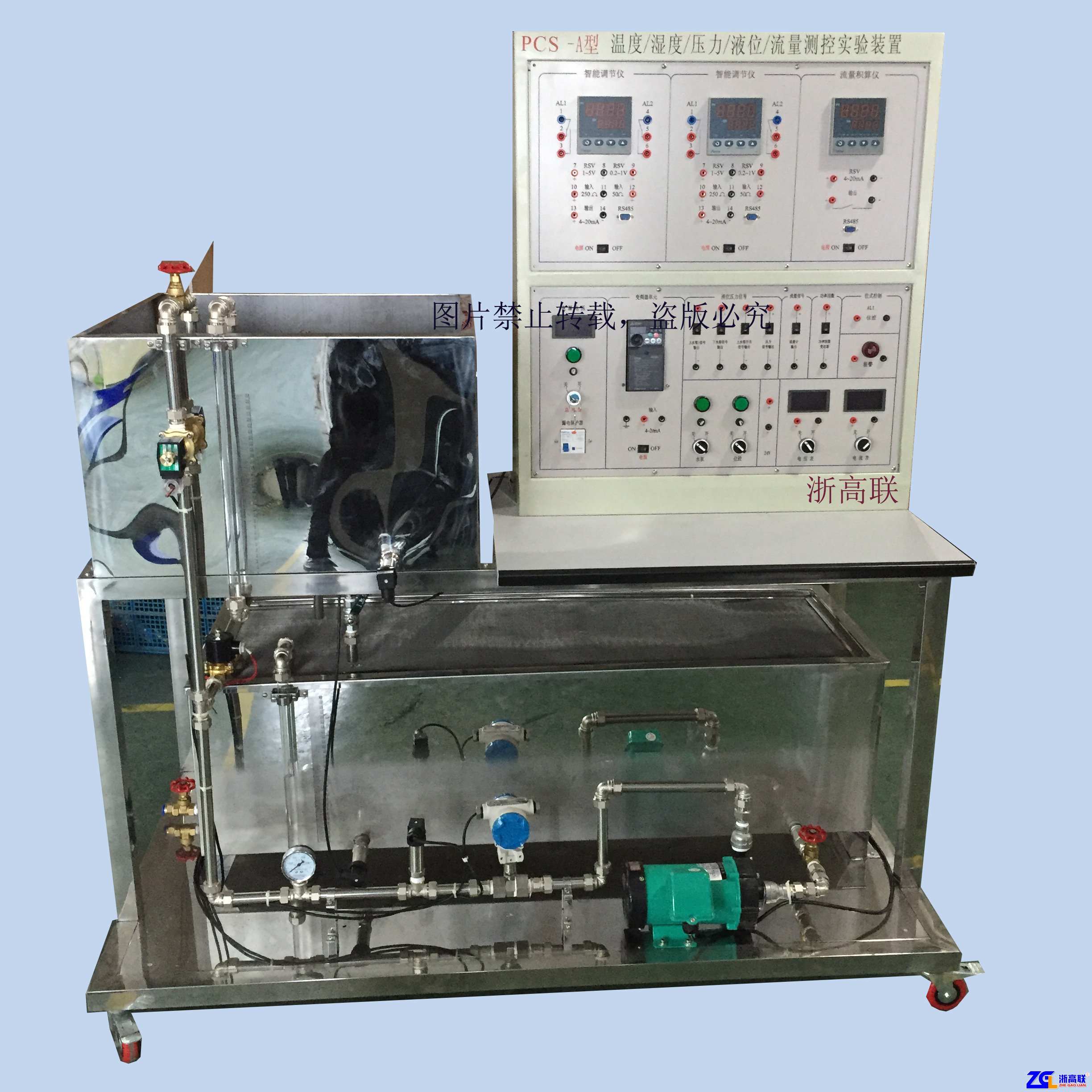

过程控制综合实验装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。整个系统结构紧凑、功能多样、既能进行验证性实验，又能提供综合性实验。
二、产品结构与特点：

设备特点：
（1）、双实验水箱配置、单水路供水、变频控制
（2）、人性化设计，配有储水箱。配有实验专用线的挂线架，取线挂线方便、整洁、美观。为实验文明操作提供条件。
（3）、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
（4）、安全度高，系统配有漏电保护，带保护套的专用实验电源连线，力求保护人身、设备安全。
（5）、开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。
三、技术参数与要求:
1、供电电源
   单相交流电源：220VAC±10%、50Hz±5%、10A，系统必需接地良好。
2、实验室应有水源和进排水口。进排水口与设备间距离一般要求小于10米
  3、系统仪表的输入、输出信号符合IEC标准
  （1）变送器电流源信号：4-20mADC。
  （2）仪表采样：1-5V（250Ω）/0.2-1V（50Ω）
  4、系统提供直流线性稳压电源（朝阳电源产品）  24VDC/1A。







四、系统配置

执  行  机 构
名称	单位	数量	备注	特点
变频器	套	1	松下变频器	松下
磁力泵	台	1	MP-40RM无泄漏，低噪音，三相220vAC，50Hz 额定功率：65W 最大流量：45L/Min 最大扬程：4.6	声音比较小,有利于实验室保持安静,工作的稳定性非常好



传  感  变  送  器
扩散硅压力（液位）变送器	只	3	PT311B-G5C2332选用美国原装进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）	不锈钢隔离膜片,适用范围广,高精度,高温定性,高可靠性,结构精巧安装方便,零点漂移小,它的价格是普通的传感器的两倍
涡轮流量计	套	1	LWGY-10，流量范围：0～1.2m3/h，精度：1.0%。输出：4～20mA标准信号



控  制  单 元
仪表	台	2	AI808	厦门宇电



系  统  软  件
组态软件	套	1	MCGS5.5 带200点狗	昆仑通态
PCS-A控制系统	套	1		浙高联







其  它  设  备
实验用淡蓝色透明有机玻璃水箱	只	2	二个圆型有机玻璃水箱水箱容积为10升左右
不锈钢储水箱	只	1	储水箱容积达100升内有独特的结构设计和不锈钢过滤网，拆洗方便，
接触器	只	2	正泰
配有24v直流稳压电源	只	1	朝阳电源
全部不锈钢管及配件，增加设备的使用寿命。	套	1	外加工


五、实验目录：
控制实验内容
特性实验
1、水箱单容特性实验
2、上下水箱双容特性实验
3、变频器流量特性实验
4、压力特性实验
单回路控制实验
1、单容液位控制实验
2、上下水箱双容液位控制实验
3、流量控制实验
7、压力控制实验
串级控制实验
1、上水箱双容串级控制实验
2、液位流量串级控制实验
