GL-108型液位/流量测控实验装置

1、系统性能

液位/流量测控实验装置：测控技术实验装置中之一种，其重要结构特点是微小、紧凑、美观、安全。该设备可对流量、液位（单容）(双容)组成闭环PID调节液位控制系统或PID调节流量控制系统。通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及上位机中设置。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。本装置具有多重安全保护，提供IEC标准信号及相关测试点供单片机接入进行编程实验。
本实验装置，采用工业级传感器，IEC标准的信号输出。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。装置放置于实验桌台面上，可独立操作实验或连接上位计算机。

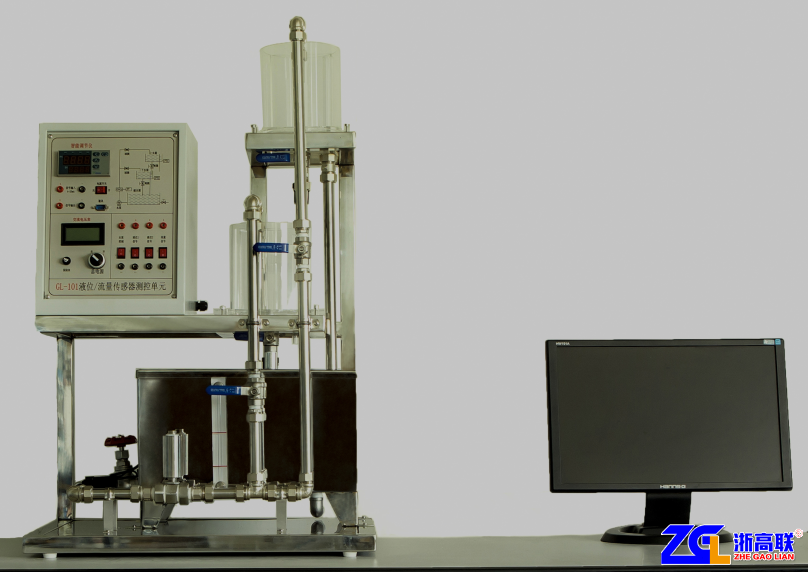

实验装置如图1所示：



2、基本配置
1. 微型涡轮流量计                                一只
2. 液位压力传感器                            二只
3. 智能工业调节仪    一只
4. RS485/RS232转换器 一只
5. 水泵控制模块   一块
6. 微型有机玻璃实验水箱               二只
7. 中型不锈钢储水箱 一只
8. 手动阀 五只
9. 微型水泵 一只
10. 控制器            一只
11. OLED五合一表     一只
12. 水标                                                 一只
13. 实验软件光盘 一套

3、技术指标
1）、供电电源：AC220V±10%  50HZ±5% 1A 有良好接地
所有管路均为不锈钢材质，内寸隔热膜工艺。所有管接头均为不锈钢镀镍材质。保证使用20年内不生锈不变形。
2）、仪表输入输出信号符合IEC标准
3）、液位变送器 量程：0-30cm（智能仪表参数DIH=30）
输出信号：4-20mADC 二线制DC24V 精度0.5级
4）、涡轮流量计 量程：0-300L/min（智能仪表参数DIH=300）                   输出信号：脉冲输出  精度1级
5）、频率/电流变送器 输出信号：4-20mADC
6）、工业人工智能调节仪  精度0.5级
7）、外形尺寸：
 实验控制箱尺寸：500mm（长）×400mm（宽）×1200mm（高）
8）、重量：约15kg



4、实验内容
1）压力变送器的认识及使用
2）单容水箱特性实验
3）单容液位闭环控制系统实验
4）双容水箱闭环控制系统实验
5）涡轮流量变送器工作原理认识实验
6）液位PID智能仪表控制实验
7）液位PID上位机组态控制实验
8）流量PID智能仪表控制实验
9）流量PID上位机组态控制实验
10）利用MCGS中文组态软件和实验装置，进行组态工程编程训练实验
