GL-HJ-02 智能环境检测实训装置
2021-01-12 21:28

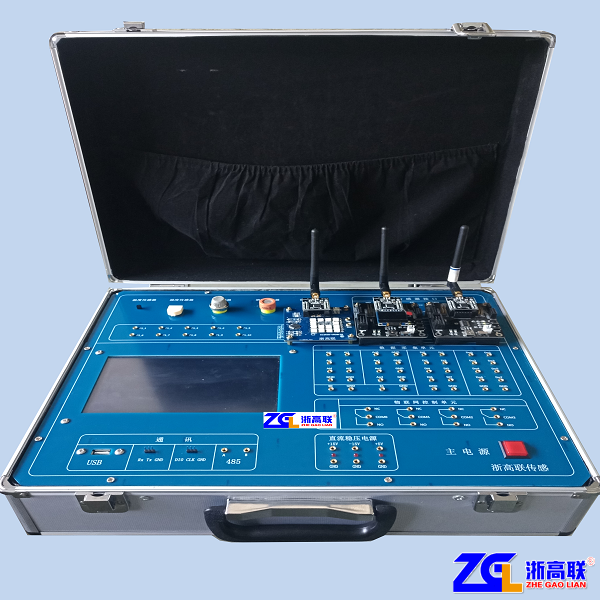

GL-HJ-02 智能环境检测实训装置


1.传感器可包括多种:光照传感器、烟雾传感器、温湿度传感器、CO传感器、红外传感器等;采用单片机系统设计开发,含有无线ZIGBEE输入输出节点,结合传感器和上位机软件完成智慧环境的实训。
2.含有16位真彩色触摸屏,通讯显示各传感器数据及参量,内置虚拟键盘,支持中英文输入,支持组态软件编程,完成各类智能家居传感器检测的实验实训项目的开展。通过触摸屏实时监测是否有人员闯入、光照强度、温湿度数值、烟雾是否超标、CO是否超标并显示实时温度、湿度、光照强度,进而通过触摸屏控制执行器(继电器/卷帘)相应动作。
3.采用一体化触摸控制方式,可进行传感器虚拟采集、数据分析和信息处理。
4.整体尺寸大小约280mm*220mm*30mm, 8寸触控显示屏,支持TTL/232接口,多路高清炫酷的画面显示,拥有音频接口,可编程IO接口,支持20种页面加载特效用户随意使用,所有控件可触摸拖动更改参数。
5.具有动态显示屏幕实时数据显示转换,控制屏触摸切换显示各种传感器参数并准确转换为对应物理量,显示界面不小于200mm*110mm。
6.具有显示存储功能,对监测数据使用曲线,数值,实时显示,并保存原始数据。对数据进行参数设置。可进行报警参数设置,对各个参量进行自定义的监测报警条件。
7.具有数据和图形实时显示功能,通过图形和数值方式实时动态显示各种变量的监测数据,对非正常数据用不同颜色及标识进行突出显示。图形包括实时曲线、虚拟仪表盘等。实时监测、可24小时连续运转。至少配置8通道模拟量输入;8通道数字量输入(光耦隔离);8通道继电器输出;4路DA输出;带485接口。可对多种工业传感器进行采集测量并能通过无线通讯协议将信号在软件界面上显示。
8.提供通讯协议以及编程指导示例。
