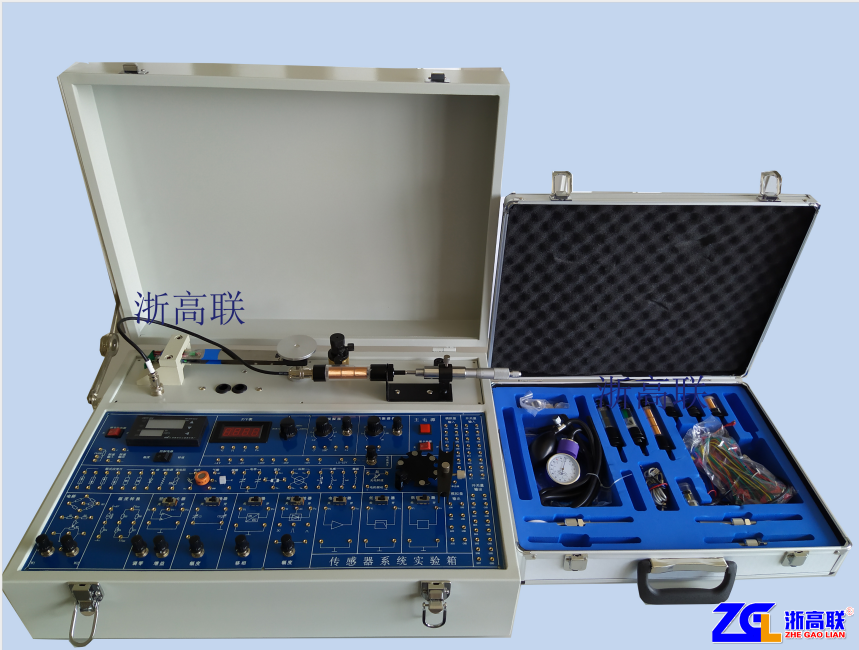

GL-XS-01传感器系统实验箱
2020-08-12 13:10


产品详情

GL-XS-01传感器系统实验箱:

一、产 品 简 介:
   GL-XS-01传感器系统实验箱是在本公司多年生产传感技术教学实验仪器的基础上,结合了GL-998和GL-2000的各自优点,根据院校实验室的实际情况,为适应不同类别、不同层次的专业需要,最新主推的箱式传感器实验仪,是浙高联公司外销的主要产品。
   GL-XS-01传感器系统实验箱主要用于各大、中专院校开设的“传感器原理”“自动检测技术”“非电量电测技术”“工业自动化仪表与控制”“机械量电测”等课程的实验教学。
   GL-XS-01传感器系统实验箱采用的传感器大部分是工业结构,便于学生加强对书本知识的理解,并在实验过程中,通过信号的拾取,转换,分析,培养学生作为一个科技工作者具有的基本操作技能与动手能力。

二、产 品 组 成
一、实验箱组成
GL-XS-01传感器系统实验箱由主板、信号源、传感器、数据采集卡及处理软件等各部分组成。为提高产品性能与测量精度,传感器处理电路采用SMT贴片电路设计,测试电路元件采用SMT贴片元器件,可以有效提高实验精度和设备使用年限,有效减少设备故障率。

1、主板部分
提供高稳定的±15V、+5V、±4V、+1.2V~+12V可调等直流稳压电源;面板上还装有电压、频率显示表。 音频信号源(音频振荡器)1KHz~10KHz(可调);低频信号源1Hz~30Hz(可调);智能调节仪表;USB计算机串行接口。
2、信号源
1) 加热源<150℃(可调);、
2) 振动源 1 Hz~30Hz;
3) 转动源 0~2400r/min
3、传感器:产品技术指标‘’
4、实验箱:专用实验箱尺寸为580×420×212(mm)。
5、3D仿真套件:
为满足专业课程资源库建设需求,提供与21世纪普通高校规划教材配套的应变、压力、差动、电容、霍尔、磁电、压电、电涡流、光纤、温度、气敏、湿度等不少于12种传感器的虚拟仿真语音讲解同步教学;具有三维动画、配合语音文字讲解传感器原理和构造的教学过程;具有三维动态和静态模拟演示过程。
6、实验附件:
为了保证本采购项目所列实验实训功能顺利实施开展,必需配齐配全各种电源线、砝码实验叠插线、通讯线、快速连接实验线以及多芯排线等相关实验实训设备附件和易损品备件。
7.数据采集板卡:
数据采集卡采用工业级的解决方案,要求达到高精度测量和动态范围,接口部分采用USB接口,既能满足完全的实验要求,也可作为科研人员进行的科研开发使用,具体核心功能指标必须满足以下要求:
7.1.1.具有8路模拟量输入:6路单端电压输入或3路差分输入,2路电流输入。
7.1.2.ADC分辨率:12位。
7.1.3.最大采样速率:100K/S(全通道下),单通道下不低于200K/S。
7.1.4.具有多种采样方式:定时采样,定长采样,单步采样,实时采样。
7.1.5.具有输入低通滤波,过压保护功能。
7.1.6.具有16路数字量输入输出:8路输入,8路输出。
7.1.7.支持波形输出:正弦波,方波,三角波,锯齿波任意波形,上位机软件可采集可调节。
7.1.8.波形频率可调:范围0-10000HZ,可达三路以上,上位机软件显示控制。
7.1.9.支持485通讯协议。
7.1.10.支持Modbus通讯协议。
7.2.系统软件:
7.2.1.系统软件完全匹配数据采集卡使用,实时采集实验数据,对数据可进行动态或静态处理和分析及PID控制等。
7.2.2.系统软件具有实时显示PID正弦波控制、PID方波控制等各种波形控制功能,必须在2秒内就可稳定将各种PID波形进行精准控制,其控制周期分四挡可选,控制幅度范围分8档可选,三种曲线以不同色彩实时显示。
三、产 品 特 点
1、结合了GL-998和GL-2000的各自优点,传感器的结构已从原理型转向工业检测传感器,传感器已由定性转向定量,有一定的精度,更便于计算机做实验的特性分析。
2、仪器配温度源等加热装置。整个仪器采用手提式箱式结构,便于管理,实验完成后,便于保管存放。
3、各种公共源也可用于学生课程设计、毕业设计及进行一些开发性实验;电源及信号源设制有保护点路,确保学生在误操作后不会损坏设备并保证学生的安全。
